Wstęp
JINSHANMEN TECHNOLOGY CO., LTD to profesjonalny producent zajmujący się dostarczaniem-wysokiej jakości sprzętu do przesyłu i dystrybucji energii. Firma produkuje głównie transformatory mocy zanurzone w oleju, transformatory mocy-suche, trójwymiarowe transformatory cewkowe zanurzone w oleju, suche-typu trójwymiarowe-transformatory mocy, transformatory górnicze-suche-odporne na eksplozję, podstacje mobilne odporne na eksplozję górniczą-, transformatory mocy ze stopów amorficznych, transformatory mocy regulujące obciążenie, lokomotywy transformatory-suche, a także prefabrykowane podstacje, podstacje modułowe, podstacje typu skrzynkowego do energetyki wiatrowej, rozdzielnice wysokiego i niskiego napięcia oraz inny sprzęt przesyłowy i dystrybucyjny. Wśród podstawowych produktów,podwyższyć transformator izolującyi transformator dystrybucyjny 100 kva cieszą się powszechnym uznaniem ze względu na ich stabilną pracę w scenariuszach przemysłowych i komercyjnych. Przy wyborze transformatorów, takich jak transformator izolujący podwyższający napięcie lub transformator rozdzielczy 100 kva, kluczowe znaczenie ma zrozumienie sposobów podłączenia transformatorów.-Dyn11 i Yyn0 to dwie powszechnie używane grupy połączeń, a różnice między nimi bezpośrednio wpływają na bezpieczeństwo i wydajność zasilania. W tym artykule szczegółowo przeanalizujemy zasady i różnice między tymi dwoma połączeniami, pomagając w podejmowaniu bardziej świadomych wyborów dotyczących systemu elektroenergetycznego.
1. Podstawowe zasady połączeń Dyn11 i Yyn0
Grupy połączeń transformatora są definiowane przez sposób podłączenia uzwojeń i zależność fazową między stroną wysokiego i niskiego napięcia, co jest reprezentowane przez „notację zegara”. W przypadku kluczowych produktów, takich jak transformator izolujący podwyższający napięcie i transformator rozdzielczy 100 kva, opanowanie tych zasad jest niezbędne dla optymalnego zastosowania.
Połączenie Dyn11: Strona-wysokiego napięcia wykorzystuje połączenie w trójkąt (D), podczas gdy strona niskiego napięcia wykorzystuje połączenie w gwiazdę (y) z linią neutralną (n). Kąt fazowy między stroną wysokiego i niskiego napięcia odpowiada pozycji godziny 11 na zegarze,-co oznacza, że napięcie sieciowe strony wtórnej jest opóźnione w stosunku do strony pierwotnej o 330 stopni (lub wyprzedza o 30 stopni). Wiele transformatorów rozdzielczych 100 kva firmy JINSHANMEN TECHNOLOGY CO., LTD wykorzystuje połączenie Dyn11, aby dostosować się do złożonych warunków obciążenia.
Połączenie Yyn0: Zarówno strona wysokiego-, jak i niskiego- napięcia wykorzystuje połączenie w gwiazdę (Y/y), przy czym strona niskiego- napięcia ma linię neutralną (n). Kąt fazowy pomiędzy obiema stronami znajduje się na godzinie 0 (odpowiednik godziny 12 w tradycyjnym zapisie), co oznacza, że nie ma różnicy fazowej pomiędzy napięciami linii pierwotnej i wtórnej. To połączenie jest również stosowane w niektórych transformatorach izolacyjnych podwyższających, aby spełnić określone wymagania dotyczące przesyłu mocy.
Tryby łączenia uzwojeń transformatorów obejmują głównie gwiazdę (Y/y), trójkąt (D/d) i zygzak (Z/z). Wielkie litery (Y, D, Z) oznaczają uzwojenia-wysokiego napięcia, podczas gdy małe litery (y, d, z) oznaczają uzwojenia średniego i niskiego-napięcia. Litera „n” oznacza wyjście linii neutralnej-, które jest kluczową konstrukcją zapewniającą stabilność zasilania w produktach takich jak transformator rozdzielczy 100 kva.
2. Kluczowe różnice w wydajności między Dyn11 i Yyn0
Wybór pomiędzy połączeniami Dyn11 i Yyn0 ma znaczący wpływ na wydajność transformatorów, takich jak transformator izolujący podwyższający napięcie i transformator rozdzielczy 100 kva, szczególnie pod względem tłumienia harmonicznych, obciążalności prądowej linii neutralnej i ochrony przed przepięciami.
Obsługa strumieni harmonicznych i zerowych-sekwencji:
Dyn11: Połączone w trójkąt-uzwojenie wysokiego-napięcia tworzy pętlę cyrkulacyjną dla prądów o zerowej-sekwencji i trzeciej-harmonicznej. Kiedy takie strumienie pojawiają się w rdzeniu transformatora, indukowana siła elektromotoryczna w uzwojeniu trójkąta generuje przeciwstrumieniowy, minimalizując zniekształcenie strumienia rdzenia. Zapewnia to, że przebieg napięcia w sieci energetycznej nie jest zanieczyszczony, co czyni go idealnym rozwiązaniem dla transformatora izolującego podwyższającego napięcie stosowanego w zasilaczach urządzeń precyzyjnych.
Yyn0: W przypadku transformatorów trójfazowych z trójkolumnowym rdzeniem-strumienie sekwencji zerowej i trzeciej-harmonicznej nie mogą tworzyć zamkniętych pętli w rdzeniu i muszą przechodzić przez media izolacyjne (np. olej transformatorowy) i zbiornik, co skutkuje wyższym oporem magnetycznym i mniejszymi strumieniami. Jednakże indukowana siła elektromotoryczna może powodować przesunięcie punktu neutralnego. W przypadku transformatorów z rdzeniem trójfazowym-pięciokolumnowym-cyrkulacja strumienia jest łatwiejsza, co prowadzi do poważniejszej asymetrii napięcia,-w związku z czym Yyn0 nie jest odpowiedni dla tej struktury rdzenia.
Ograniczenie prądu linii neutralnej:
Dyn11: Według GB/T13499-2002 jego impedancja składowej zerowej-jest tylko 0,9 razy większa od impedancji zwarciowej- składowej zgodnej, dzięki czemu linia neutralna może przenosić prąd znamionowy. Dzięki temu transformator dystrybucyjny 100 kva z przyłączem Dyn11 lepiej przystosowuje się do obciążeń niezrównoważonych.
Yyn0: Impedancja składowej zerowej- wynosi aż 60%, zatem prąd linii neutralnej nie powinien przekraczać 10% prądu znamionowego (norma branżowa SD-292-1988 ogranicza obciążenie niezrównoważone do wartości mniejszej lub równej 15%, a prąd linii neutralnej do wartości mniejszej lub równej 25% prądu znamionowego), aby kontrolować napięcie przesunięcia punktu neutralnego w granicach 5%.
Ochrona przeciwprzepięciowa:
Dyn11: Uzwojenie typu delta może tłumić fale piorunowe (podobnie jak charakterystyka prądu o sekwencji zerowej), zapewniając lepszą ochronę przed przepięciami. Jest to kluczowa zaleta transformatora izolującego podwyższającego napięcie pracującego w trudnych warunkach zewnętrznych.
Yyn0: Opiera się bardziej na zewnętrznych urządzeniach odgromowych, ponieważ połączenie w gwiazdę nie ma wewnętrznej pętli cyrkulacyjnej do tłumienia przepięć.
3. Scenariusze zastosowań i zalecenia dotyczące wyboru
Zrozumienie zakresu zastosowań połączeń Dyn11 i Yyn0 pomaga zoptymalizować wykorzystanie transformatorów, takich jak transformator izolujący podwyższający i transformator rozdzielczy 100 kva.
Scenariusze zastosowań połączeń Dyn11:
Nadaje się do scenariuszy z obciążeniami niezrównoważonymi lub-nieliniowymi (np. sprzęt elektroniczny, silniki), ponieważ skutecznie tłumi harmoniczne i stabilizuje napięcie punktu neutralnego.
Idealny do zewnętrznych systemów dystrybucji energii wymagających ochrony odgromowej, takich jak parki przemysłowe i kompleksy handlowe. TECHNOLOGIA JINSHANMENTransformator rozdzielczy 100 kvaz połączeniem Dyn11 jest szeroko stosowane w tych scenariuszach.
Uwaga: jeśli po stronie zasilania zastosowano bezpieczniki-odcinające, po stronie niskiego-napięcia należy zainstalować niezawodne urządzenie zabezpieczające przed niskim-napięciem, aby zapobiec uszkodzeniu sprzętu spowodowanemu odłączeniem-jednofazowej.
Scenariusze aplikacji połączenia Yyn0:
Nadaje się do scenariuszy ze zrównoważonymi obciążeniami trój-fazowymi i minimalnymi obciążeniami jednofazowymi- (np. zasilanie budynków mieszkalnych, małe budynki komercyjne), gdzie wymagania dotyczące równowagi napięcia są umiarkowane.
Ma zastosowanie do transformatorów z trój-trójfazowymi-rdzeniami kolumnowymi (nie nadaje się do trójfazowych rdzeni z pięcioma-kolumnami lub trzema kombinacjami transformatorów jednofazowych-).
Transformator izolujący podwyższający napięcie z połączeniem Yyn0 jest często używany w-przesyle mocy na małe odległości przy stabilnych warunkach obciążenia.

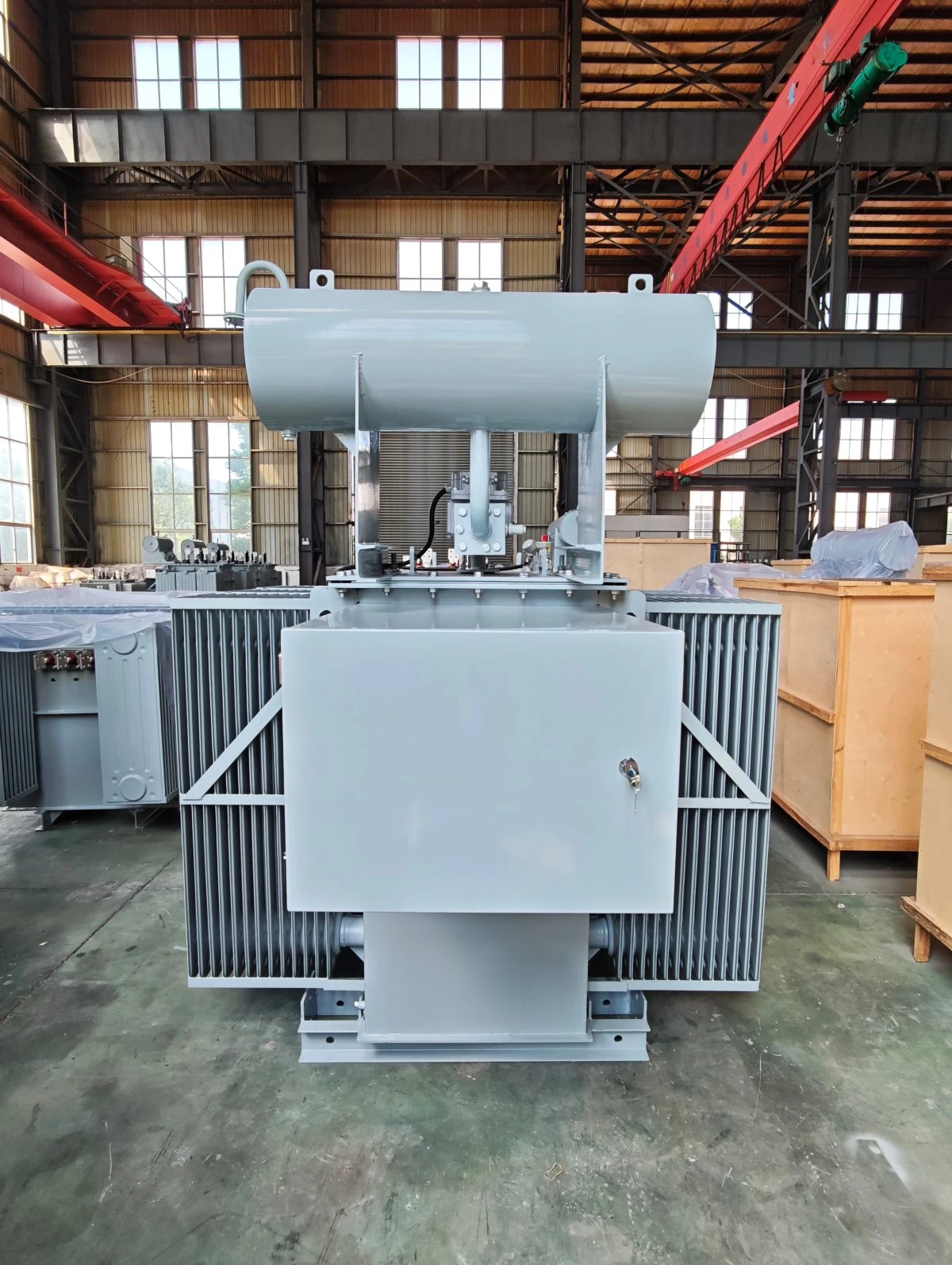

4. Zalety transformatora JINSHANMEN TECHNOLOGY
JINSHANMEN TECHNOLOGY CO., LTD integruje badania i rozwój, produkcję i sprzedaż, koncentrując się na dostarczaniu niezawodnych urządzeń do transmisji i dystrybucji dla klientów na całym świecie. Niezależnie od tego, czy jest to transformator izolujący podwyższający napięcie, transformator rozdzielczy 100 kva, czy inne transformatory specjalne, firma przestrzega rygorystycznych standardów kontroli jakości i przyjmuje zaawansowane technologie produkcyjne.
Wszystkie produkty, w tym transformatory mocy zanurzone w oleju, transformatory mocy-suche, transformatory przeciwwybuchowe-w kopalniach i prefabrykowane podstacje przechodzą rygorystyczne testy w celu zapewnienia zgodności z międzynarodowymi normami. W przypadku transformatora rozdzielczego 100 kva klienci mogą wybrać połączenie Dyn11 lub Yyn0 zgodnie z rzeczywistymi potrzebami, a zespół techniczny firmy zapewnia profesjonalne wskazówki dotyczące wyboru. Transformator izolacyjny podwyższający produkowany przez JINSHANMEN TECHNOLOGY został zaprojektowany ze zoptymalizowanymi połączeniami uzwojeń, charakteryzującymi się wysoką wydajnością, niskimi stratami i dużą stabilnością, szeroko obsługującymi gałęzie przemysłu, takie jak produkcja, energia i transport.
Wniosek
Grupy przyłączeniowe Dyn11 i Yyn0 są kluczowymi czynnikami wpływającymi na pracę transformatora, a ich racjonalny dobór ma kluczowe znaczenie dla bezpiecznej i efektywnej pracy systemów elektroenergetycznych. W przypadku produktów takich jak transformator izolujący podwyższający napięcie i transformator rozdzielczy 100 kva zrozumienie zasad ich połączeń i różnic w wydajności może pomóc w dokładniejszym dopasowaniu do rzeczywistych scenariuszy zastosowań.
JINSHANMEN TECHNOLOGY CO., LTDjest zaangażowana w dostarczanie niestandardowych rozwiązań transformatorowych dla klientów na całym świecie. Dzięki bogatym kategoriom produktowym oraz profesjonalnemu wsparciu technicznemu dbamy o to, aby każdy produkt odpowiadał potrzebom Klienta. Jeśli szukasz niezawodnego transformatora izolującego podwyższającego napięcie, transformatora rozdzielczego 100 kva lub innego sprzętu przesyłowego i dystrybucyjnego, zapraszamy do kontaktu z JINSHANMEN TECHNOLOGY-będziemy Ci służyć całym sercem!
